ZHD40 一體式龍門吊集裝箱旋轉吊具
主要特點
本系列吊具分為液壓自動吊具與吊具上架兩部分，需與DSZ50、SPD50等吊具上架搭配使用進行集裝箱吊運作業。除具備常規集裝箱吊具的全部功能外，還增加了旋轉和平移調整重心功能。旋轉機構采用回轉支承結構，旋轉動作由液壓馬達驅動，旋轉速度為3r/min，旋轉范圍±360°。平移動作由液壓油缸驅動，平移調心范圍±1200mm，平移時間約60s。本系列吊具適用于鐵路堆場需要對集裝箱進行旋轉調向的場景。

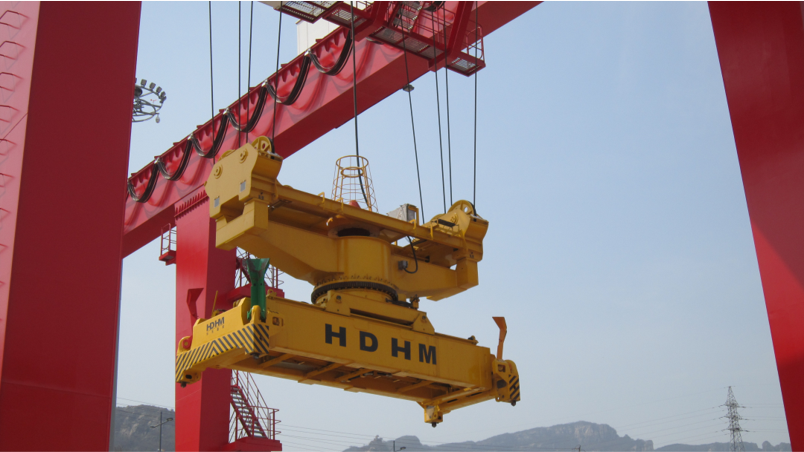

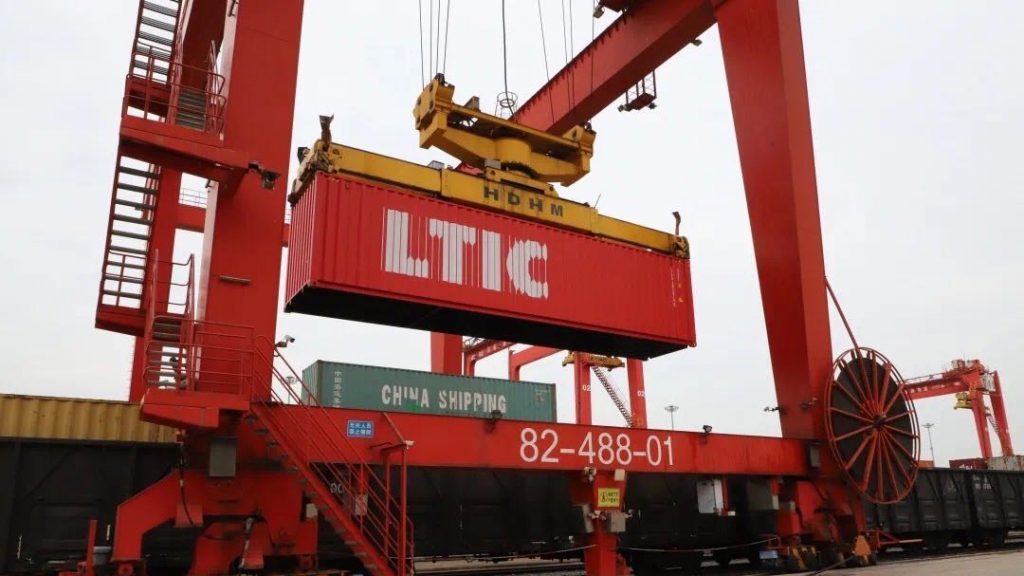

應用場景
性能參數
| 項目 | 參數 | 單位 |
| 額定起重量 | 41 | t |
| 適用范圍 | 20英尺、40英尺集裝箱 | 集裝箱 |
| 允許載荷偏心 | 長度方向：1000，寬度方向260 | mm |
| 吊具自重 | 12 | t |
| 連接形式 | 與吊具上架通過鎖頭連接 | \ |
| 旋轉角度 | ±360 | ° |
| 平移范圍 | ±1200 | mm |
| 伸縮時間 | <30 | s |
| 導板動作時間 | 5~7 | s |
| 開閉鎖時間 | <1 | s |
| 動力電源電壓 | 380 | V |
| 控制電源電壓 | 220 | V |
| 電源頻率 | 50 | Hz |
| 總功率 | 11 | Kw |
